“能量回饋型”電池化成與檢測系統的工作原理！

一、工作原理

二、系統架構

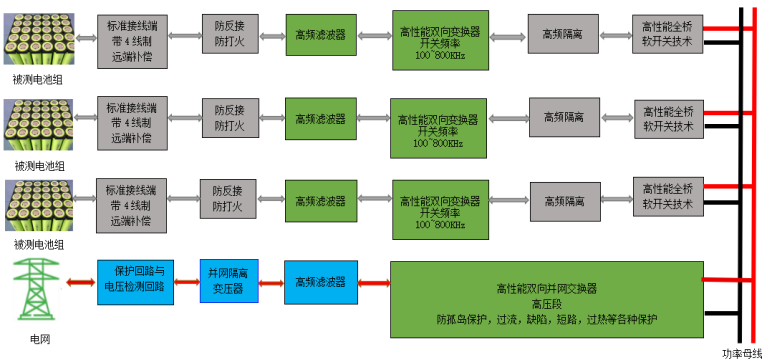

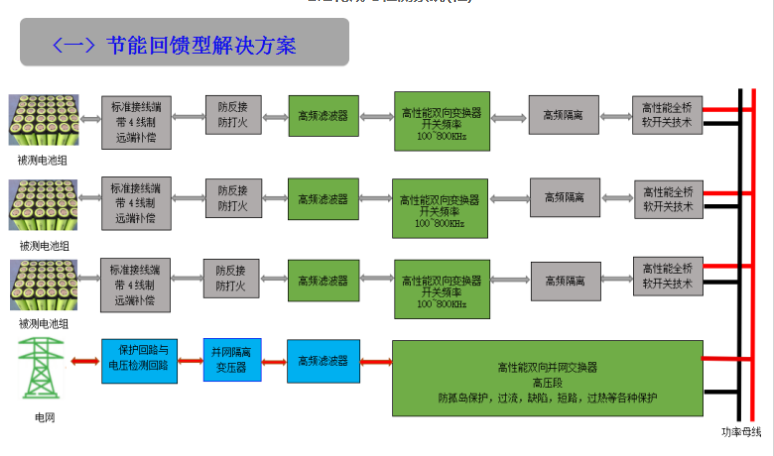

電池化成與檢測系統主要由交流配電、變壓器、功率模塊、監控系統等組成，其中功率模塊包括AC/DC模塊來實現交-直流雙向變換，DC/DC模塊主要實現對不同電壓等級的電池進行控制充放電。設備對電池充電時，AC→DC雙向電源將電網側交流電變換成直流電給共用母線提供能量，DC/DC雙向電源將母線端電能轉換后充到電池中，設備在對電池放電時，電池的能量通過DC/DC雙向電源放到共用母線中，再由AC/DC雙向電源將共用母線中的電能逆變回電網中，供給并聯在電網中的其他正在充電的設備或者負載使用。通過并聯不同臺數的AC/DC模塊和DC/DC模塊，可以組成不同電壓、電流和功率的系統。監控系統主要實現對功率部分的控制，通過監控系統來設置并機的臺數，可以實現對各種類型的電池充放電化成與檢測。

常規設備（非回饋）在對電池進行放電的時候，由于放電這部分的電能是以熱能的形式消耗掉，所以通?；膳c檢測廠房內部溫度很高,必須要使用空調或排風扇等散熱設備。能量回饋型化成與檢測設備，可以將放電的電能回饋至電網，這部分能量回收之后；一方面可供其他設備使用，另一方面其產生的熱量很少，又可以節省這方面的減排設施，從而達到雙重節能的效果。
