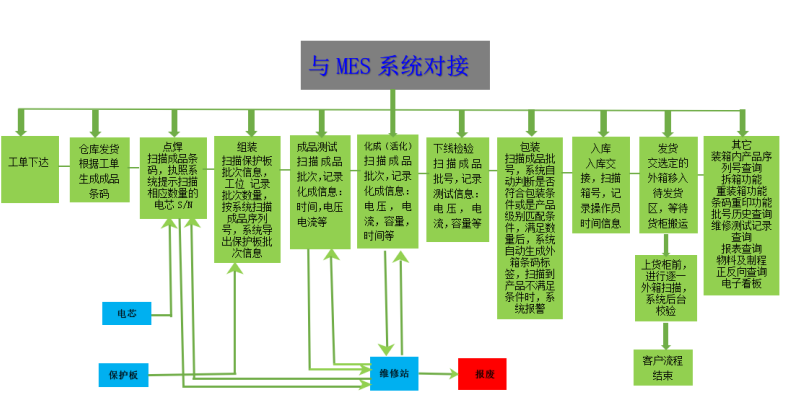

電池MES生產管理系統

應用領域 適用于各類大功率動力鋰電池(PACK)包、鉛酸電池(PACK)包、電動汽車電池(PACK)包、儲能電站電池（PACK）模組的壽命、性能、特性、充放電測試。  150V-----1000V高壓電池包(PACK）系列充放電測試系統---=-規格參數 150V系列 150V10A 150V20A 150V40A 150V80A 通道數量 (CH) 24/CH機柜 16CH/機柜 8CH/機柜 4CH/機柜 充放電電流(mA) 20-10000 20-20000 20-40000 20-80000 充放電電壓(mV) 12000---150000 分辨率 電壓：1mV                                 電流：1mA 精度 電壓：0.05%FS + 0.05%RD                   電流：0.05%FS + 0.05%RD 溫度檢測 范圍：-40～150℃     分辨率∶0.1℃      精度∶0.1℃ 內阻檢測 范圍：0～1200mΩ     分辨率∶0.1mΩ     精度∶0.05%FS + 0.05%RD 300V系列 300V100A 300V300A 300V500A 300V1000A 通道數量 (CH) 16CH/機柜 16CH/機柜 8CH/機柜 4CH/機柜 充放電電流(mA) 100-100000 100-300000 100-500000 200-1000000 充放電電壓(mV) 12000---300000 分辨率 電壓：1mV                                 電流：1mA 精度 電壓：0.05%FS + 0.05%RD                   電流：0.05%FS + 0.05%RD 溫度檢測 范圍：-40～150℃     分辨率∶0.1℃      精度∶0.1℃ 內阻檢測 范圍：0～1200mΩ     分辨率∶0.1mΩ     精度∶0.05%FS + 0.05%RD   500V系列 500V100A 500V300A 500V500A 500V1000A 通道數量 (CH) 8CH/機柜 4CH/機柜 2CH/機柜 1CH/機柜 充放電電流(mA) 100-100000 100-300000 100-500000 200-1000000 充放電電壓(mV) 20000----500000 分辨率 電壓：1mV                                 電流：1mA 精度 電壓：0.05%FS + 0.05%RD                   電流：0.05%FS + 0.05%RD 溫度檢測 范圍：-40～150℃     分辨率∶0.1℃      精度∶0.1℃ 內阻檢測 范圍：0～1200mΩ     分辨率∶0.1mΩ     精度∶0.05%FS + 0.05%RD   150V-1000V高壓電池（包/組/PACK）系列充放電測試系統---=規格參數 800V系列 800V100A 800V300A 8000V600A 800V1000A 通道數量 (CH) 4CH/機柜 2CH/機柜 1CH/機柜 1CH/機柜 充放電電流(mA) 100-100000 100-300000 200-600000 200-1000000 充放電電壓(mV) 24000-----800000 分辨率 電壓：1mV                                 電流：1mA 精度 電壓：0.05%FS + 0.05%RD                   電流：0.05%FS + 0.05%RD 溫度檢測 范圍：-40～150℃     分辨率∶0.1℃      精度∶0.1℃ 內阻檢測 范圍：0～1200mΩ     分辨率∶0.1mΩ     精度∶0.05%FS + 0.05%RD 1000V系列 1000V100A 1000V300A 1000V500A 1000V1000A 通道數量 (CH) 4CH/機柜 2CH/機柜 1CH/機柜 1CH/機柜 充放電電流(mA) 100-100000 100-300000 100-500000 200-1000000 充放電電壓(mV) 24000-----1000000 分辨率 電壓：1mV                                 電流：1mA 精度 電壓：0.05%FS + 0.05%RD                   電流：0.05%FS + 0.05%RD 溫度檢測 范圍：-40～150℃     分辨率∶0.1℃      精度∶0.1℃ 內阻檢測 范圍：0～1200mΩ     分辨率∶0.1mΩ     精度∶0.05%FS + 0.05%RD 主要技術參數： 序號 型號 JH1000V300A--2CH 1 交流電源輸入電壓 380VAC±10% ，3φ3W＋G，，頻率 50Hz±3Hz 2   電能質量 功率因數 ≥0.99 3 電流諧波（THD） ≤3% 4 通道數 2 通道 5   額定功率 單通道 300KW 6 雙通道 600KW 7   額定電流 單通道 ±300A 8 雙通道 ±600A 9 輸出直流電壓范圍 24---1000V 10 輸出直流電壓精度 ±(0.05%FS + 0.05%RD) 11 輸出直流電流精度 ±(0.05%FS + 0.05%RD) 12   響應時間 電流上升/下降響應 5ms（0—90%） 13 充、放電轉換時間 10ms（-90%—90%） 14 主通道數據采集速度 5ms 15 輸出紋波 ≤0.2%·FS 16 整機效率 94% 17 能量反饋 全功率段能量回饋 18     通訊/控制程序 通訊方式 4 路 CAN、LAN、RS485 19 工步文件工步數 ≤9999 20 循環次數 ≤9999 次 21 循環嵌套 10 層 22     保護功能 輸入側保護 欠壓、過溫、過流、缺相等 23 輸出側保護 過壓、過流、反接、欠壓等 24 安全保護 電壓上/下限、電流上/下限等，同時保護值可 設定，保護后可在故障信息中查詢 25 設備噪聲 ≤65dB/1m 距離 26 防護等級 IP21（室內） 27 冷卻方式 強制風冷 28   環境條件 環境溫度 -10℃—40℃ 29 海拔高度 2000m 以下 30 環境濕度 0-90%RH（25℃ 非冷凝） 31 尺寸 W1500H1800D900mm 32 重量 800Kg
