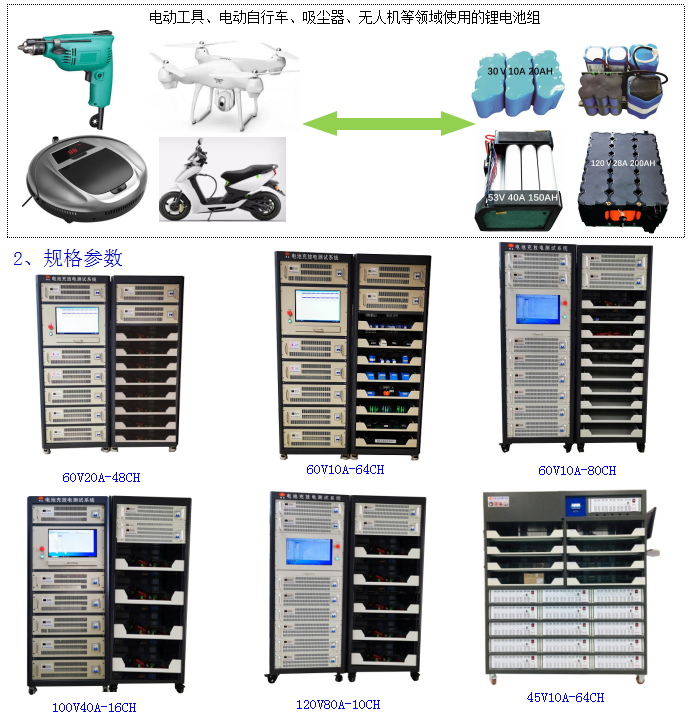

10V-120V中壓電池組系列充放電測試系統

20V系列

20V/30A

20V50A

20V60A

20V120A

20V150A

20V200A

20V300A

通道數量

(CH)

80CH/機柜

64CH/機柜

48CH/機柜

32CH/機柜

24CH/機柜

12CH/機柜

6CH/機柜

充放電電流(mA)

20-30000

20-50000

20-60000

20-120000

20-150000

20-200000

20-300000

充放電電壓(mV)

200～20000mV/20000～2000mV

分辨率

電壓：1mV                                 電流：1mA

精度

電壓：0.05%FS + 0.05%RD                   電流：0.05%FS + 0.05%RD

溫度檢測

范圍：-40～150℃     分辨率∶0.1℃      精度∶0.1℃

內阻檢測

范圍：0～1200mΩ     分辨率∶0.1mΩ     精度∶0.05%FS + 0.05%RD

30V系列

30V/10A

30V30A

30V60A

30V120A

30V200A

30V240A

30V300A

通道數量

(CH)

160CH/機柜

80CH/機柜

40CH/機柜

20CH/機柜

12CH/機柜

10CH/機柜

6CH/機柜

充放電電流(mA)

20-10000

20-30000

20-60000

20-120000

20-200000

20-240000

20-300000

充放電電壓(mV)

200～30000mV/30000～2000mV

分辨率

電壓：1mV                                 電流：1mA

精度

電壓：0.05%FS + 0.05%RD                   電流：0.05%FS + 0.05%RD

溫度檢測

范圍：-40～150℃     分辨率∶0.1℃      精度∶0.1℃

內阻檢測

范圍：0～1200mΩ     分辨率∶ 0.1mΩ   精度∶0.05%FS + 0.05%RD

50V系列

50V/10A

50V30A

50V50A

50V60A

50V100A

50V200A

50V400A

通道數量

(CH)

80CH/機柜

40CH/機柜

32CH/機柜

24CH/機柜

16CH/機柜

6CH/機柜

2CH/機柜

充放電電流(mA)

20-10000

20-30000

20-50000

20-60000

20-100000

20-200000

20-400000

充放電電壓(mV)

200～50000mV/50000～2000mV

分辨率

電壓：1mV                                 電流：1mA

精度

電壓：0.05%FS + 0.05%RD                   電流：0.05%FS + 0.05%RD

溫度檢測

范圍：-40～150℃     分辨率∶0.1℃      精度∶0.1℃

內阻檢測

范圍：0～1200mΩ     分辨率∶ 0.1mΩ   精度∶0.05%FS + 0.05%RD

60V系列

60V10A

60V20A

60V40A

60V60A

60V100A

60V200A

60V400A

通道數量

(CH)

80CH/機柜

40CH/機柜

20CH/機柜

16CH/機柜

8CH/機柜

4CH/機柜

1CH/機柜

充放電電流(mA)

20-10000

20-20000

20-40000

20-60000

20-100000

20-200000

20-400000

充放電電壓(mV)

200～60000mV/60000～2000mV

分辨率

電壓：1mV                                 電流：1mA

精度

電壓：0.05%FS + 0.05%RD                   電流：0.05%FS + 0.05%RD

溫度檢測

范圍：-40～150℃     分辨率∶0.1℃      精度∶0.1℃

內阻檢測

范圍：0～1200mΩ     分辨率∶ 0.1mΩ   精度∶0.05%FS + 0.05%RD

80V系列

80V10A

80V30A

80V60A

80V120A

80V240A

80V360A

80V480A

通道數量

(CH)

80CH/機柜

40CH/機柜

20CH/機柜

10CH/機柜

6CH/機柜

4CH/機柜

2CH/機柜

充放電電流(mA)

20-10000

20-30000

20-60000

20-120000

20-240000

20-360000

20-480000

充放電電壓(mV)

200～80000mV/80000～2000mV

分辨率

電壓：1mV                                 電流：1mA

精度

電壓：0.05%FS + 0.05%RD                   電流：0.05%FS + 0.05%RD

溫度檢測

范圍：-40～150℃     分辨率∶0.1℃      精度∶0.1℃

內阻檢測

范圍：0～1200mΩ     分辨率∶0.1mΩ     精度∶0.05%FS + 0.05%RD

100V系列

100V10A

100V20A

100V40A

100V100A

100V200A

100V400A

100V600A

通道數量

(CH)

80CH/機柜

40CH/機柜

20CH/機柜

10CH/機柜

4CH/機柜

2CH/機柜

1CH/機柜

充放電電流(mA)

20-10000

20-20000

20-40000

20-100000

20-200000

20-400000

20-600000

充放電電壓(mV)

200～100000mV/100000～2000mV

分辨率

電壓：1mV                                 電流：1mA

精度

電壓：0.05%FS + 0.05%RD                   電流：0.05%FS + 0.05%RD

溫度檢測

范圍：-40～150℃     分辨率∶0.1℃      精度∶0.1℃

內阻檢測

范圍：0～1200mΩ     分辨率∶ 0.1mΩ   精度∶0.05%FS + 0.05%RD

120V系列

120V15A

120V30A

120V60A

120V100A

120V120A

120V400A

120V500A

通道數量

(CH)

40/CH機柜

20CH/機柜

8CH/機柜

6CH/機柜

4CH/機柜

2CH/機柜

1CH/機柜

充放電電流(mA)

20-15000

20-30000

20-60000

20-100000

20-120000

20-400000

20-500000

充放電電壓(mV)

200～120000mV/120000～2000mV

分辨率

電壓：1mV                                 電流：1mA

精度

電壓：0.05%FS + 0.05%RD                   電流：0.05%FS + 0.05%RD

溫度檢測

范圍：-40～150℃     分辨率∶0.1℃      精度∶0.1℃

內阻檢測

范圍：0～1200mΩ     分辨率∶0.1mΩ     精度∶0.05%FS + 0.05%RD

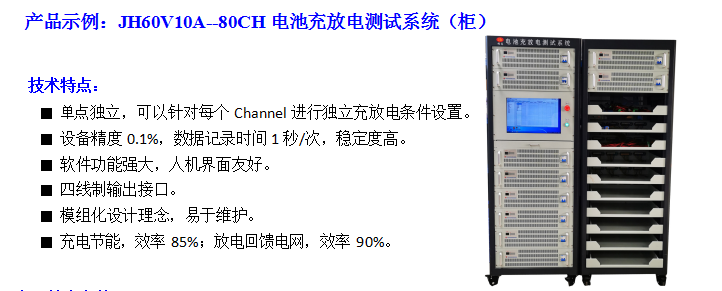

1

輸出通道數

80CH

2

通訊方式

RJ45(網口)

3

充電電壓

DC 0.1～60V

4

放電電壓

DC 60～2.0V

5

充電電流

DC 0.05～10A

6

放電電流

DC 0.1～10A

7

電壓精度

±（0.05%FS + 0.05%RD）

8

電流精度

±（0.05%FS + 0.05%RD）

9

電壓分辨率

1mV

10

電壓穩定度

≤0.1%

11

電流分辨率

1mA

12

電流穩定度

≤0.1%

13

功率輸出范圍

0.5～Pmax = Vmax * Imax

14

充電節能效率

85%

15

放電回饋效率

90%

16

輸入阻抗

≧10 MΩ

17

輸入電源

AC 380V/220V±10%/ 50Hz

18

功率精度

±（0.05%FS+0.05%RD）

19

電流響應時間

≤50ms

20

時間設定范圍

0～9999 分鐘內任意設置，時間單位分別為 h、min、s 任選，分辨率 1s

21

時間分辨率

1s

22

記錄方式

充電記錄時間、放電記錄時間、靜止記錄時間、全局記錄時間

23

記錄頻率

100mS～65535S

24

采樣頻率

單箱 10mS 左右

25

充電模式

恒流, 恒壓，恒流恒壓, 恒功率充電

26

充電截止條件

電壓，電流，時間，容量, 溫度

27

放電模式

恒流、恒功率放電，恒阻放電(選項)

28

放電截止條件

電壓，電流，時間，容量，溫度

29

輔助電壓采集（選項）

0～20V(分辨率1mV), 1～96通道

30

保護功能

數據異?；謴?； 電池反接保護功能；

軟件過壓、欠壓、過流、欠流、過容量保護，電壓電流保護值范圍可設定，保護后可提示和記錄；

31

單循環工步數

≤100 步，具有嵌套循環功能

32

連續工作時間

設備的功率應滿足所有通道能夠滿負荷、365*24 小時不間斷運轉

33

設備噪音

小于 60dB

34

電路結構

模塊化結構設計，便于替換和維修

35

體積

W1500H1850D800mm

36

重量

約350kg

37

軟件

1、軟件支持各種續接，如手動暫停續接、軟件關閉續接、斷電中斷續接、設備通信中斷續接、異常停止續接；

2、支持條碼掃描，可對一維碼、二維碼進行掃描，有順序掃碼、通道跳躍掃碼、裝盤掃碼等掃碼方式；

3、本地測試詳細數據存儲，可隨時查看各通道當前測試數據及歷史數據，有數據與曲線對應兩種方式對應呈現，并且支持以單個或批量形式導出 EXCE 報表，另外可根據需要設置測試結束自動導數據。

4、支持容量分選，可對電池進行等級分選；

5、支持測試結束合格判斷，根據指定循環容量、電壓、時間等信息進行判斷 Pass/NG 結果；

6、支持各種工步保護及全局電壓、電流、溫度異常保護,并進行異常報警；

7、支持單位轉換；

8、支持數據庫服務器后臺存儲或 MES 對接；

9、軟件脫機保護；

10、軟件提供免費升級。

38

工作/存儲溫度

0℃～40℃/-10℃～50℃

39

工作/存儲環境

相對濕度

≤70% RH /≤80% RH（沒有水汽凝結）

40

設備維護

非專業人士請勿拆開機箱。定期對設備接頭進行檢查，防止接觸不良。

41

運輸

包裝適用與汽車、船、飛機、火車等運輸，運輸過程中應防雨，文明裝卸。
